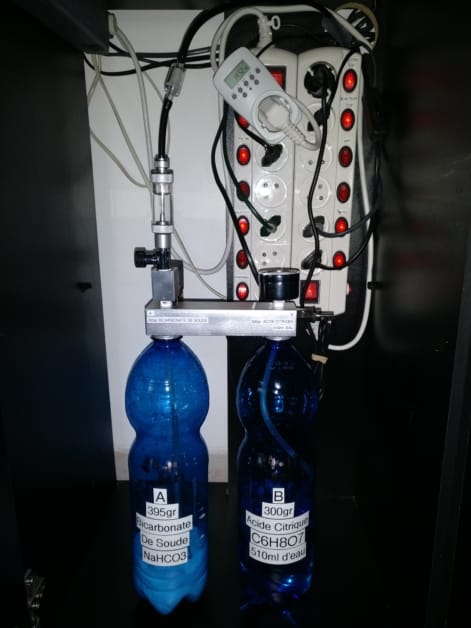

Matériel et consommables pour le système CO2 artisanal Acide Citrique et Bicarbonate de soude

TUTO CO2 ARTISANAL
ACIDE CITRIQUE ET BICARBONATE DE SOUDE

Apprenez à fabriquer du CO2 artisanalement pour votre aquarium avec la réaction de l’Acide Citrique et du Bicarbonate de Soude.

Diffusion régulière et possibilité de couper la nuit.

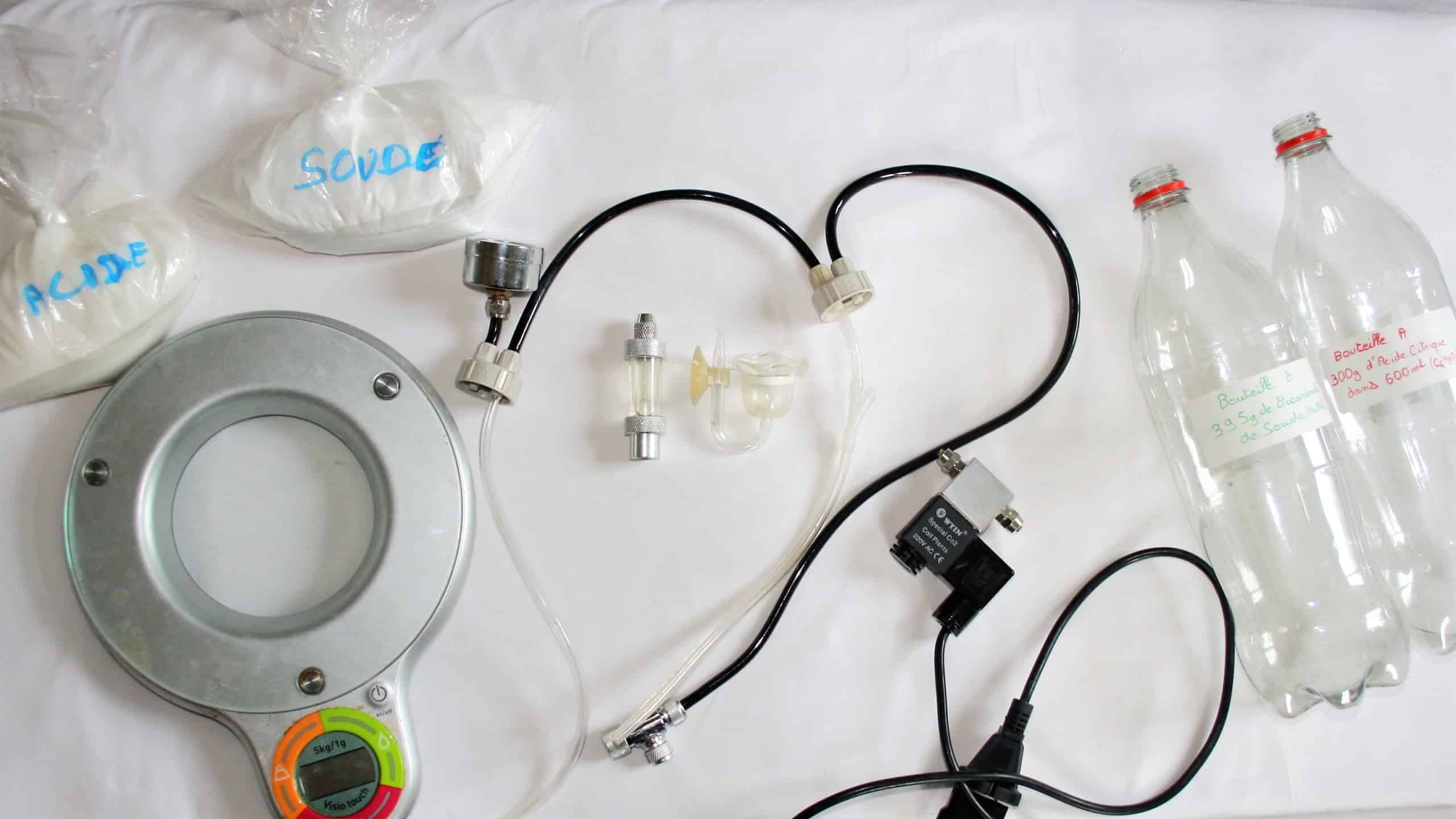

Quel matériel nécessaire pour ce tutoriel ?

Matériel

  • Balance de cuisine
  • Entonnoir
  • Verre gradué
  • Bouteilles de soda 1,5L
  • Ciseaux

Comment faire du CO² avec la réaction Acide + Soude ?

Etape 1 – La préparation des produits

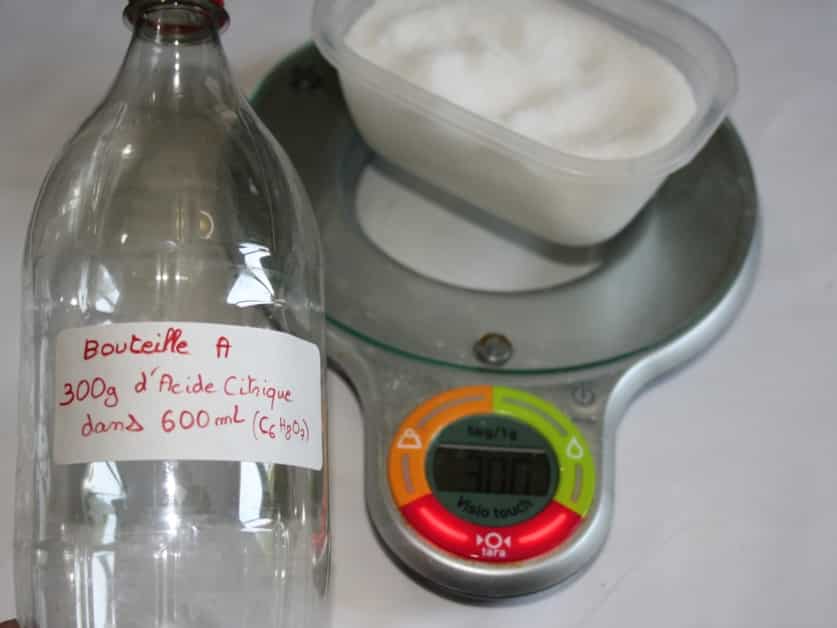

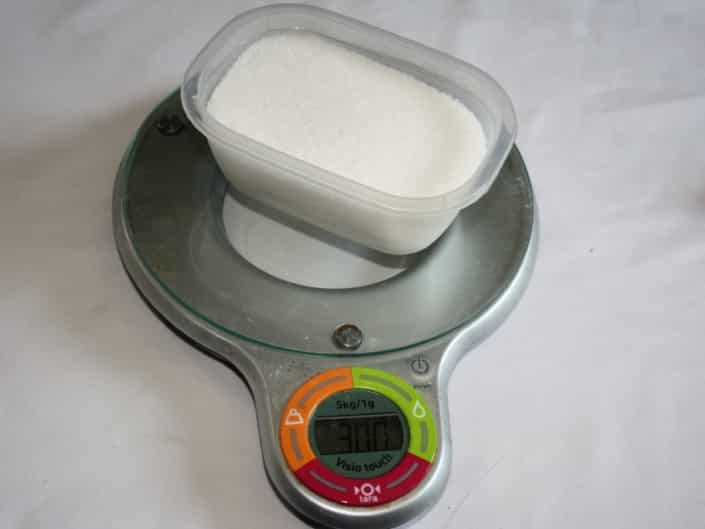

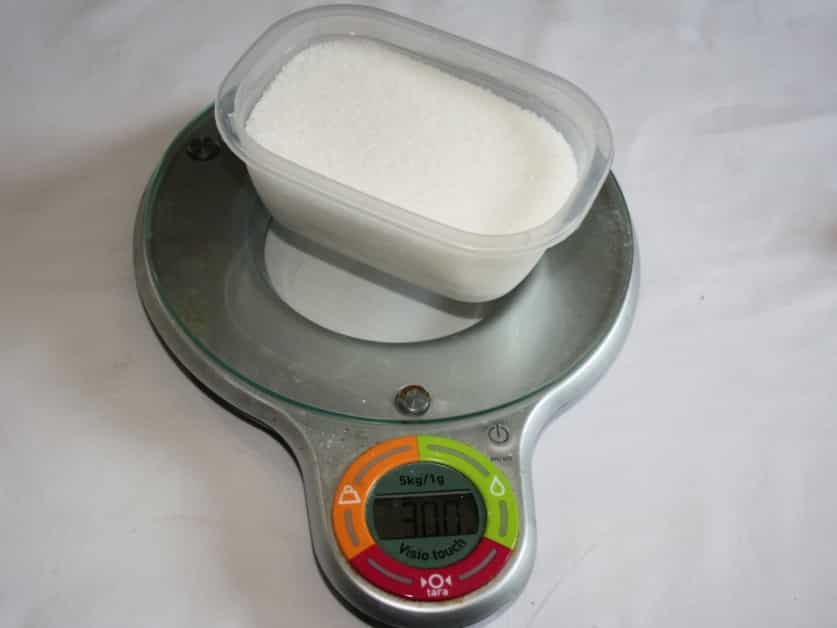

Dans la bouteille A, vous allez dissoudre 300g d’Acide Citrique dans 600mL d’eau (de préférence osmosée).

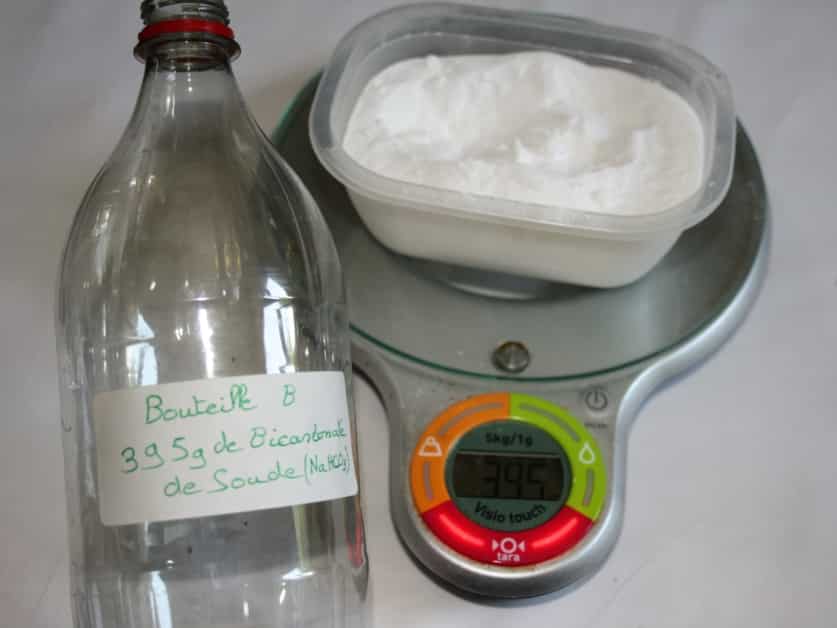

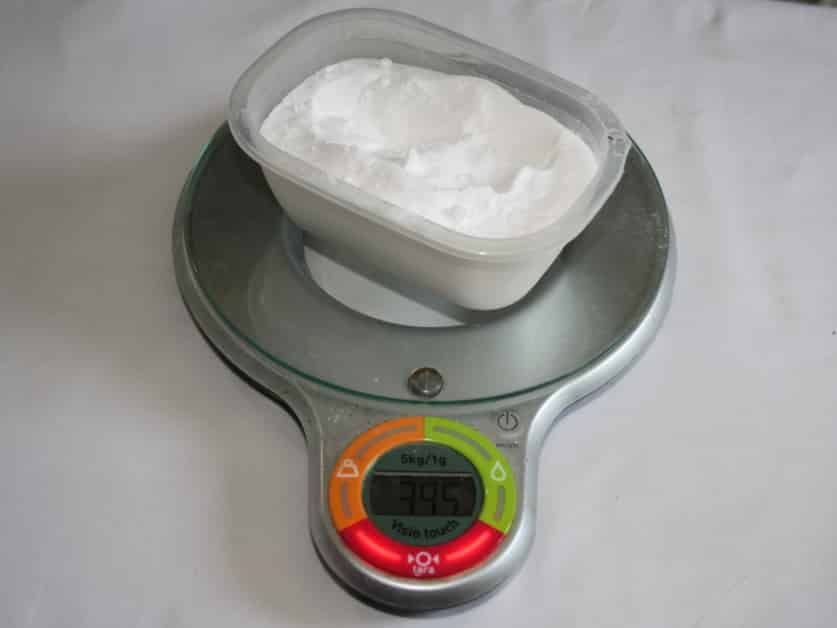

Dans la bouteille B, vous allez verser 395g de Bicarbonate de Soude sans eau.
Pour en savoir plus sur la formule et l’explication qui me permet d’obtenir ces proportions voir la démonstration en fin d’article.

Ensuite, ma technique qui n’était pas tout à fait au point pour mettre les mélanges dans les bouteilles s’est considérablement améliorée.

Je ne dissous plus les produits dans l’eau comme vous le voyez sur les photos en dessous.

Je verse directement la poudre dans la bouteille via un entonnoir. Petite astuce, pour éviter de colmater j’utilise un pic à brochette que je place dans l’entonnoir et que je remue un peu pour faire descendre l’Acide ou le bicarbonate.

Et c’est fini pour la manipulation des produits chimiques !

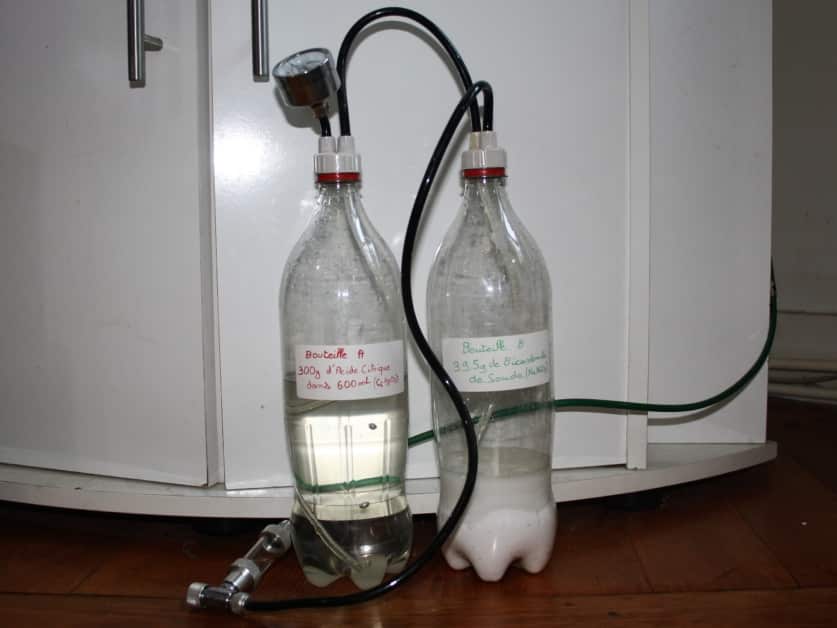

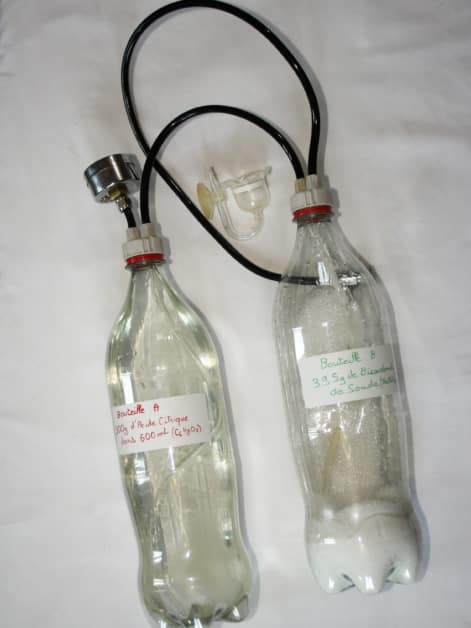

Etape 2 – La réaction chimique du mélange Acide Citrique/ Bicarbonate de Soude

Il vous suffit de fermer les bouteilles d’acide Citrique et de Bicarbonate de Soude avec le kit CO2 DIY. Bouteille A côté manomètre et B côté vanne.

Maintenant, il va falloir presser la bouteille A assez fort pour envoyer du liquide vers la bouteille B. N’hésitez pas à forcer de toutes vos forces sur la bouteille.

L’acide citrique au contact du Bicarbonate de Soude produit du CO2 et vous allez rapidement sentir la pression gonfler vos bouteilles.

Vérifiez la pression sur le Manomètre de la bouteille A. Pour une diffusion optimale, celle-ci doit se situer entre 1 et 2 Bar. Si la pression est trop faible, recommencez l’opération : secouez la bouteille B et pressez la bouteille A, jusqu’à obtention de la pression désirée.

Votre kit CO2 est presque prêt.

Etape 3 – L’installation dans l’aquarium

  • Installation du système CO2 artisanal dans l’aquarium

    Installation du kit dans l'aquarium

Le CO2 est prêt pour la diffusion, il faut maintenant installer tout le matériel dans l’aquarium si ce n’est pas déjà fait.

Vous allez donc utiliser un tuyau CO2 relié à la vanne de la bouteille B que vous allez devoir couper pour placer dans l’ordre : le compte-bulle, l’électrovanne, l’anti-retour et enfin le diffuseur CO2.

N’oubliez pas de prévoir un tuyau CO2 suffisamment long pour pouvoir placer tout le matériel dans le meuble de l’aquarium ou autre.

N’abusez pas non plus de tuyau CO2 : plus le tuyau est long, plus il y a de perte et plus la recherche d’une fuite prends du temps.

Placez le diffuseur grâce à sa ventouse le plus bas dans l’aquarium et si possible dans le sens du rejet de votre pompe.

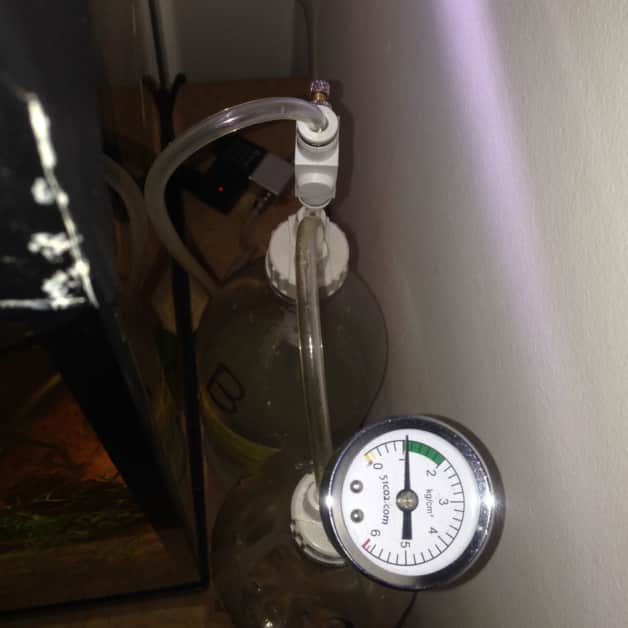

Etape 4 – Mise en route et diffusion de CO2

Le plus dur est fait.

Branchez l’électrovanne sur le même programmateur que l’éclairage (le plus simple) ou sur un programmateur décalé (le plus économique) avec une ouverture 30 min après l’allumage et fermeture 30 min avant l’extinction.

Ouvrez doucement la vanne présente sur la bouteille B et réglez le débit sur 10 bulles par minute pour 100L donc 20 bulles pour 200L et ainsi de suite.

Ceci n’est qu’une indication, cela dépend de vos paramètres d’aquarium. Ce chiffre étant annoncé pour un KH de 4.

Le mieux sera de tester, avant l’allumage et après l’extinction de l’éclairage, le pH et kh pour déterminer le taux de co2 dissous. Il doit rester entre 20 et 25mg/L.

Questions Fréquentes

Coût Mensuel  = 1,80€

Avec l’électrovanne mon système CO2 peux tenir au moins 2 mois en consommant 1/5 de l’acide et du bicarbonate soit 3,60€ tous les deux mois.

  • Pas de dépendance à la température.
  • Un débit constant. (voir la vidéo ci-dessous)
  • Démarrage express.
  • Pas de cuisine.
  • Possibilité de mesurer et couper la diffusion la nuit.
  • Aucun risque d’explosion.

Le seul risque observé en 2 ans d’utilisation est le risque humain. C’est à dire, mal régler la vanne qui peut provoquer une overdose de CO2 pour vos écailles voir une acidose fatale pour beaucoup de nos poissons d’aquarium.

Modification des photos en raison d’une incohérence dans le nom des bouteilles.

J’ai remplacé certaines images par de nouvelles plus précises et de meilleure qualité gentiment fournies par Ted.
J’ai aussi mis à jour les liens car certains produits avaient modifié leur prix ou n’étaient plus disponible.
J’ai ajouté quand je trouvais le liens vers les produits sur Aliexpress pour ceux qui préfèrent.

J’ai ajouté suite à plusieurs demandes les liens Amazon vers les différents produits.

J’ai ajouté les photos des différentes étapes pour faciliter la compréhension et j’ai craqué.
Marre de voir des centaines de suppositions sur tous les sites, zones de commentaire, etc.
J’ai donc ressorti mes cours de chimie du Lycée pour tenter d’équilibrer une bonne fois pour toute cette réaction et optimiser son coût de production et son efficacité.

J’utilise maintenant ce système depuis deux ans. j’ai équipé 3 de mes aquariums avec ce système de production de CO2 artisanal. Deux Aquascapes de 50L et 1 communautaire Amazonien de 180L.
Il existe sur internet des seaux de 5L d’Acide Citrique et de Bicarbonate de Soude avec un prix au kg de 5€.

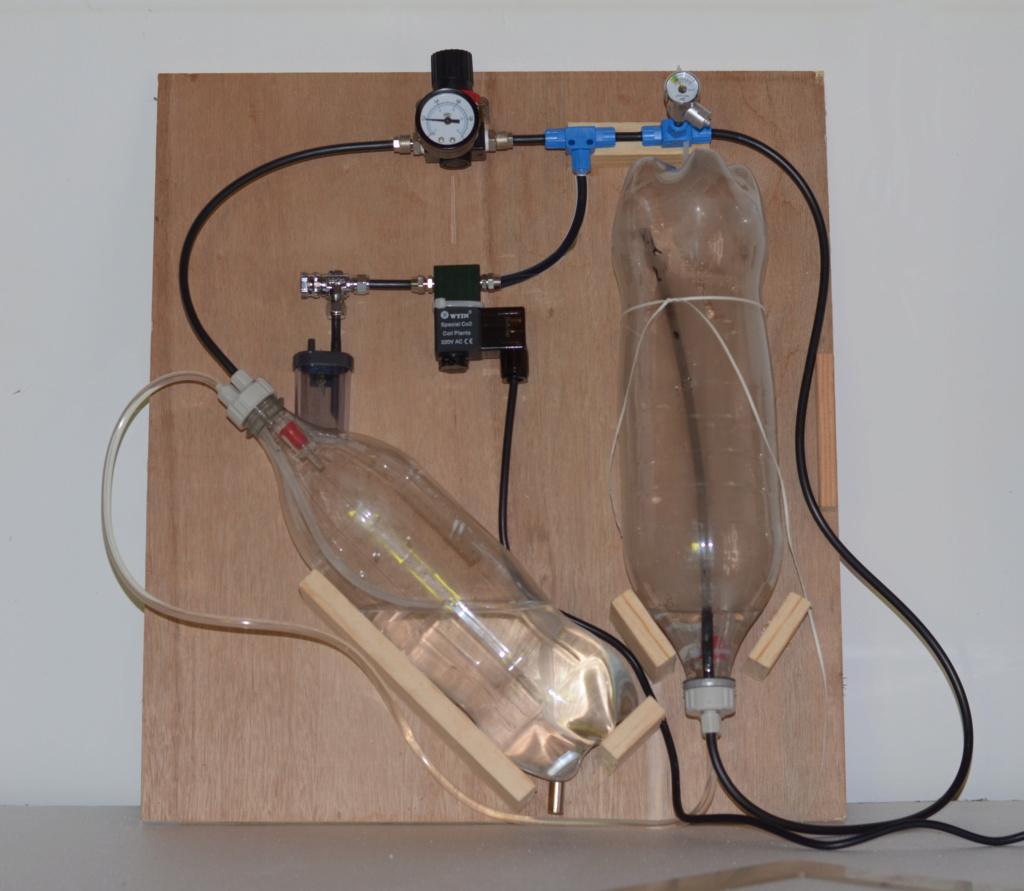

Dans un soucis de performance et d’entretien, j’ai changé intégralement les tubes plastiques/silicone du kit CO2 d’origine pour des tubes de meilleure qualité et j’ai aussi changé la valve de réglage du débit par une en aluminium plus précise.

La réaction chimique

Pour vous les plus curieux je me suis arraché les cheveux quelques heures pour vous trouver le dosage PARFAIT ! Oui, oui vous entendez bien.
J’ai donc pris un cachet d’aspirine et ressorti mes vieux bouquins de chimie. J’ai cherché la masse molaire de l’Acide Citrique (192 g/L) et j’ai pris un second cachet d’aspirine.

J’ai ensuite tenté d’équilibrer l’équation chimique de la réaction :

La réaction Acide citrique (C6H8O7) + Bicarbonate de soude (NaHCO3) produit du Dioxyde de carbone (CO2) de l’eau (H2O) et du Trisodium citrate (Na3C6H5O7)

C6H8O7 + 3 NaHCO3 = 3 CO2 + 3 H2O + Na3C6H5O7

Calcul des proportions d’Acide citrique (C6H8O7) et de Bicarbonate de soude (NaHCO3) nécessaires

Bon maintenant on veut une réaction parfaite et particulièrement pour que l’acide citrique soit totalement consommé (c’est l’élément le plus cher)

L’équation nous indique qu’une Mole d’Acide citrique (C6H8O7) + trois Moles de Bicarbonate de soude (NaHCO3) produisent trois Moles de Dioxyde de carbone (CO2), trois Moles de l’eau (H2O) et une Mole de Trisodium citrate (Na3C6H5O7).

mproduit = Mproduit*nproduit
mproduit = Mproduit*nC6H8O7*Coeffproduit
mproduit = Mproduit ((mC6H8O7/MC6H8O7)Coeffproduit)
mproduit = Mproduit((300/ 192,12352)Coeffproduit)
mproduit = Mproduit*3,789228929*Coeffproduit

La masse d’un produit est donc : Mproduit*3,789228929*Coeffproduit

Sachant que les Masses molaires des différents éléments sont les suivantes :

Acide Citrique
C6H8O7

192,12352 g/mol

Bicarbonate de Soude
NaHCO3

84,00660928 g/mol

Dioxyde de carbone
CO2

44,0095 g/mol

Eau
H2O

18,01528 g/mol

Trisodium citrate
Na3C6H5O7

258,0690078 g/mol

Dans le cas d’une réaction complète de 300g d’Acide Citrique nous pouvons donc déterminer la masse de Bicarbonate nécessaire et des éléments produits grâce à la formule précédente :

Dioxyde de carbone (CO2)

mCO2 = MCO2 * 3,789228929 * CoeffCO2
mCO2 = 44,0095 * 3,789228929*3
mCO2 = 206,1619004 g

Eau (H2O)

mH2O = MH2O * 3,789228929 * CoeffH2O
mH2O = 18,01528 * 3,789228929 * 3
mH2O = 84,3923326 g

Trisodium citrate (Na3C6H5O7)

mNa3C6H5O7 = MNa3C6H5O7 * 3,789228929 * CoeffNa3C6H5O7
mNa3C6H5O7 = 258,0690078 * 3,789228929 * 1
mNa3C6H5O7 = 402,9735784 g

Bicarbonate de Soude (NaHCO3)

mNaHCO3 = MNaHCO3 * 3,789228929 * CoeffNaHCO3
mNaHCO3 = 84,00660928 * 3,789228929 * 3
mNaHCO3 = 393,5278114 g

Pour 300g d’Acide Citrique, il faut 393g de Bicarbonate de soude et cette réaction permet de produire 206g de CO2.

Calcul du volume d‘eau nécessaire pour la dissolution de l’Acide citrique (C6H8O7)

La réaction ne pouvant se faire que dans le cas où l’acide citrique serait à l’état liquide il faut donc le dissoudre. Sa solubilité à température ambiante étant de 592 g/L il faudra donc :

Veau = mC6H8O7/ sC6H8O7
Veau = 300/592
Veau = 0,51 L

Conclusion

Pour une réaction parfaite il vous faut :

300g d’acide citrique dilué dans au minimum 51cL d’eau osmosée dans la bouteille A et 395g de Bicarbonate de Soude dans la bouteille B pour produire environ 200g de CO2.

Commentaires

144 réponses
  1. Araldwenn
    Araldwenn dit :

    Bonjour, avec le système d’électrovanne, n’y a t-il pas un risque de voir la pression augmenter dangereusement dans les bouteille la nuit, au point que celles-ci éclatent ?

    Répondre
    • lucas.daymier
      lucas.daymier dit :

      Bonjour Araldwenn,

      Très bonne question.
      Il n’y a effectivement pas de risque d’explosion avec ce système.
      En fait, le principe est le suivant : le mélange des deux produits fait augmenter la pression > en ouvrant la valve la pression s’enfuit vers l’aquarium > La pression diminue donc dans la bouteille A ce qui fait remonter la solution contenue dans la B et reproduit le mélange et ainsi de suite.

      Ce qui veut dire que lorsque la vanne est coupé le mélange entre les deux bouteilles ne se fait plus et la pression reste constante.

      Est ce plus clair ?

      Répondre
      • Araldwenn
        Araldwenn dit :

        Merci pour ta réponse, c’est effectivement logique…
        Plus qu’à attendre ma commande de plantes, celle de mon kit CO2, et je remet en route le 240l qui m’a causé des gros soucis ce week-end… Quasiment aucun poisson n’a survécu :(

        Répondre
      • Ted
        Ted dit :

        J’ai DIY et depuis plusieurs mois j’optimise le système.

        j’ai donc :

        • Kit CO2 DIY métallique Kit CO2 DIY
        • Électrovanne Électrovanne
        • Compte bulle Compte bulle

        Le but est de limiter toute zone flexible et raccord qui sont source potentielle de fuite.
        J’ai raccordé directement l’électrovanne au DIY avec un raccord union 1/8 avec du téflon sur les 2 pas de vis.

        Le compte bulle est directement raccordé sur la vanne aiguille CO2.

        Voici pour la partie DIY.

        Comme démontré sur ce blog, le système est très stable mais…. Une fois le CO2 dans l’aquarium on a inévitablement de la perte. Une partie des bulles remontent à la surface.

        J’ai donc creusé le sujet sur beaucoup de forum. Les solutions proposées étaient grossières, encombrants et peu esthétique.
        Je ne voulais pas me retrouver dans mon salon avec un bac entouré de bouteilles, tuyaux, mélangeur, etc. Je recherchais une solution qui s’intégrerais de manière tout à fait transparente dans mon bac (Rio 180) .

        J’ai créé un réacteur avec lequel j’ai 100% de dissolution du CO2, qui est très esthétique, silencieux et se dissimule facilement derrière une plante ou un décor de l’aquarium.
        Le défi était de faire une solution AIO, ce qui veux dire que je n’ai que le tuyau du CO2 comme élément flexible, tout le reste est fait de manière fixe et résistante.

        J’ai repris le principe du système ci-dessous mais je ne voulais pas introduire de colle, silicone ou tout autre produit chimique dans mon bac.
        J’ai donc pris comme base un réservoir de refroidisseur de CPU :

        Actuellement,

        • le support se fait avec des ventouses avec visses / écrous spécial milieu salin
        • j’ai ajouté des microbille à l’intérieur du tube
        • j’ai remplacé l’arrivée CO2 en inox par un en PVC noir avec raccord rapide 6mm
        • j’ai ajouté un guide sur le bas pour la sortie de l’eau.

        Je mettrai à jour la photo au besoin.

        Voici le tutoriel de réalisation :

        Réacteur CO2
        En espérant vous inspirer.

        Ted

        Répondre
        • lucas
          lucas dit :

          Bon M. Ted on va être copain !

          J’ai bien envie de tester ce réacteur.

          D’un point de vue esthétique tu as pas considéré brancher le réacteur sur un tuyau de sortie du filtre ?
          Trop compliqué ? Rendement moindre ? Flemme ? Pas tenté ? Ou projet en cours ?

          Répondre
          • Ted
            Ted dit :

            re,

            alors je préfère laissé les postes séparés, le filtre doit gardé toute sa puissance et sa liberté de brassage.
            En cas de problème, j’évite de bloquer la filtration.
            De plus, en passant par le système que j’ai choisi, ça aurai bridé ma filtration (Diamètre de sortie 1/4).

            J’ai une pompe de 1000l/h dans le filtre et celle pour le CO2 est une 320l/h.

            Je suis encore sur ma première recharge de réactif avec ce système, j’ai maltraité le mélange puisque lors de la mise en route, ma vanne de sécurité fuyait. Donc re-démontage pour tefeloner le filet, puis j’ai mis sous pression jusqu’à 5 barres pour vérifier étanchéité, soit c’est la mise en route.
            (Avant cela j’avait le DIY plastique rigide mais c’est pas top avec les joints des bouteilles)

            Lorsque mes réactifs seront épuisés, je ferai ton dosage qui est le plus équilibré.

            j’espère tenir plus de 4 mois par recharge avec ce système mixé au réacteur.

            J’ai une autre question concernant le temps d’allumage de l’électrovanne.

            Tu indiques que l’allumage devrait se faire 30 minutes APRES le début de l’éclairage alors que j’aurai pensé le contraire, le faire 30 minutes AVANT le début de l’éclairage afin que la photosynthèse démarre immédiatement à l’allumage des lampes.
            Il faut bien 30 minutes entre la mise sous pression du système de CO2, le mélange et charger le volume de l’aquarium en CO2.
            Pour l’arrêt 30 minutes avant la fin de l’éclairage, je suis OK

            C’est un avis perso, je n’ai pas encore l’électrovanne séparé du minuteur de l’éclairage.

            Quel est ton point de vue?

            Je suis ravi de trouver enfin quelqu’un qui maîtrise ce système.

            Si tu vx plus de précision pour le réacteur (ref, prix), il y a 10 éléments à assemblés.
            On peux faire cela en PM.

            @++
            Ted

          • lucas
            lucas dit :

            Ok je comprends mieux l’idée.

            Pour les 30 minutes je t’avoue que j’ai considéré une diffusion instantanée (ou presque) ce qui étais plutôt le cas avec le dernier dosage qui monte bien en pression.
            Peut être que le réactif diffuse mieux mais plus lentement au démarrage le temps de justement le remplir de CO2 et de faire sortir l’eau chargée.

            Autant les dosages je peux presque m’engager car je suis aller au bout des calculs autant l’heure d’allumage je t’avoue que j’ai pas creuser mais bonne idée.
            Pour discuter pas de soucis pour le MP(email) mais tu peux aussi nous rejoindre sur le groupe FB : Aquarioph’île-de-France

        • lucas
          lucas dit :

          Hello Ted,

          Merci d’être venu faire un coucou sur le groupe Facebook.

          Pour info, je me suis permis de modifier tes commentaires pour ajouter les photos. Tu avais fait une tentative en BBcode mais c’est du HTML ici

          Répondre
        • Ted
          Ted dit :

          Hello,

          ma première recharge avec la formule à Lucas avec mon système a tenu du 24-12-2017 au 30-04-2018.

          Par contre je dois trouver une solution pour cette croûte qui se place sur la bicarbonate de soude et qu’il faut casser de temps en temps.
          Je tenterai bien en y ajoutant de l’eau (ex.100ml)

          Je voulais faire un tuto pour le montage de mon système (DIY+Réacteur) mais je suis affreusement à court de temps.

          Ted

          Répondre
          • lucas
            lucas dit :

            Si c’est pas de la fidélité ça !

            Merci de revenir et impressionnantes performances. 4 mois complets.
            Tu peux nous en dire plus juste sur la durée d’allumage quotidienne et le débit ?

            Oui cette croûte sur le bicarbonate est un peu la limite d’utilisation de cette méthode.
            Il faudrait insérer un agitateur dans la bouteille mais la on augmente quand même le budget.
            J’avais pensé à un truc de ce genre : https://amzn.to/2rwZuxn Branché sur la même electrovanne que le système et avec l’agitateur dans la bouteille de bicarbonate.
            En plus ça pourrait simplifier le démarrage.

            Pour ton tuto sur le réacteur je peux t’aider en m’occupant de la rédaction si tu veux.

    • Ted
      Ted dit :

      Bonjour,

      Je suis arrivé sur votre site en faisant une recherche sur le meilleur dosage NaHCo3 et C6H8O7.
      J’avais déjà fait le calcul molaire (on arrive à la même conclusion, ouf) mais je ne savais pas comment m’y prendre avec le volume d’eau à ajouter.
      Après coup, je trouve logique de ne pas mettre d’eau dans le BS.

      Par contre, je ne sais pas si c’est moi mais il y a une incohérence dans l’article.
      Au niveau des images on voit qu’il faut dissoudre le BS mais dans la conclusion on ne voit pas d’eau pour le BS. Quid?

      Répondre
      • lucas
        lucas dit :

        Bonjour Ted,

        Vous avez bien raison ! Il y a une incoherance au niveau des images. Il faudrait que je refasse des prises de vues.
        J’ai, comme vous avez pu le remarquer, fait évoluer la recette mais je n’ai pas fais de nouvelles photos.
        En poussant encore plus loin le vice vous remarquerez que sur les photos les quantités sont à 200g.

        Promis, je le mettrai les images à jour mais alors quand ….
        Si jamais vous avez l’occasion de prendre ces photos vous pouvez me les envoyer pour que je mette l’article plus rapidement à jour.

        Répondre
        • Ted
          Ted dit :

          Oui, effectivement, j’ai dû relire plusieurs fois le blog pour comprendre la logique. Je tenterai de ne pas oublier de photographier ma prochaine préparation.

          TED

          Répondre
  2. Alain Grafte
    Alain Grafte dit :

    Bonjour Lucas,

    merci pour le partage de cette technique, j’avais la même question qu’Araldwenn, et ta réponse est aussi limpide que ton aquarium je n’en doutes pas, donc je mets en route, il faudra juste que j’ajoute le compte bulle

    Répondre
  3. Alain Grafte
    Alain Grafte dit :

    J’ai mis en route ce matin, le système CO2 tel qu’indiqué dans le tuto, la mise en route est très facile, le CO2 disponible quelques minutes après l’amorçage du système, je ne manquerais pas de commenter ultérieurement les résultats sur les plantes.

    Répondre
  4. Araldwenn
    Araldwenn dit :

    Ça y est, j’ai reçu mon kit. Toujours en attente de l’électrovanne, mais ça ne saurait tarder. Par contre, la vanne de réglage ne me semble pas bien géniale. Pourrais tu me dire quel modèle tu as acheté ?
    Et concernant la mise en route : je viens de refaire totalement mon 240l, substrat nutritif maison (sable, terre de bruyère, argile verte puis “couche de finition” de silice noire), il est planté (et plutôt fortement) depuis le 7 avril. Dois-je mettre le système CO2 en marche de suite, ou attendre la fin du cyclage ? Il me semble me rappeler avoir lu quelque-part qu’il valait mieux attendre un peu…

    Répondre
    • lucas.daymier
      lucas.daymier dit :

      Mince j’aurais du te prévenir.
      Je vends un de mes kits avec électrovanne et valve de meilleure qualité.
      Voici le lien vers la valve (attention 3 semaine de livraison pour moi)
      Sinon je lance le CO2 dès le début.
      C’est les engrais que je lance qu’au bout de 3 mois environ.

      Répondre
  5. Alain Grafte
    Alain Grafte dit :

    Bonjour Lucas, j’ai besoin de conseils : j’ai mis en route le système le 3/04, 10 jours après la bouteille “A” est complètement vide, la “B” contient le mélange acide + bicabonate et la production de CO2 fonctionne toujours, mais la pression au mano est tombée à 0.5 bar.
    est ce le fonctionnement normal, ou faut il faire quelque chose ?
    merci de tes conseils
    Alain

    ps : mes plantes commencent à pousser et le taux de CO2 dans l’eau de 25 mg

    Répondre
    • lucas.daymier
      lucas.daymier dit :

      Alors il faut que tu recherches une éventuelle fuite.
      C’est trop rapide.
      deux techniques : soit tu plonge tout le système dans une bassine/baignoire et tu verras si ça fait des bulles, soit tu utilises de l’eau savonneuse que tu fais couler sur les jointures de tuyau etc (si ça fait des bulles c’est que ça fuit)

      Bon courage c’est pas simple.

      Tu diffuses h24 ?

      Tu utilises quoi comme tube ? Attention à bien prendre des tubes spécial CO2 car les tubes pour les pompes à air sont poreux au CO2.

      Répondre
      • Alain Grafte
        Alain Grafte dit :

        Merci pour la réponse, non j’ai mis une électrovanne donc effectivement il doit y avoir une fuite, je vais essayer l’eau savonneuse, le tuyau c’est celui livré avec le kit, tu parles sans doute du tuyau en silicone qui est poreux, parce que l’autre est en plastique épais.

        Je te dirais le résultat des courses, encore merci.

        Répondre
  6. Alain Grafte
    Alain Grafte dit :

    Bonjour Lucas,
    je n’ai pas trouvé de fuites avec l’eau savonneuse, j’ai refait un mélange complet, c’est toujours aussi top, démarrage immédiat, je suis à 2 bars de pression j’ai surtout réglé le débit de bulles à 60/mn environ, pour l’instant le niveau baisse très lentement dans la bouteille “A” et je suis à 20mg de CO2 dans le bac, les pantes sont belles et poussent bien, chaque semaine je taille pour contenir la pousse, les poissons vont bien aussi merci :-)

    Bonne journée

    Répondre
    • Alain Grafte
      Alain Grafte dit :

      Bonjour Lucas,

      cela fait 7 jours que j’ai régénéré le mélange, et le niveau dans la bouteille “A” diminue très lentement, je pense que j’avais mal réglé le débit comme écris précédemment, je suis à 60 bulles/mn et mon taux de CO2 dissous est à 20mg, mon bac fait 450 litres

      Ce système est génial et performant, merci pour le suivi

      Bonne journée

      Répondre
  7. Aqua
    Aqua dit :

    Bonjour,
    Je viens de commander un kit D301 avec électrovanne, compte bulle, et anti-retour, je devrai donc mettre en place le système une fois avoir reçu le tout (d’ici 3 semaines).

    Cependant, j’ai quelques questions:

    – Que penses-tu de cette méthode par rapport à la méthode “gel” ?
    – Dans la méthode gel, il y a une bouteille “laveuse” contenant uniquement de l’eau afin de purifier le CO2 avant de l’injecter, la méthode bicarbonate et acide en a pas l’utilité ?
    – Ton électrovanne a été branché avant et après quel composant ?
    – Lorsque que la production est stoppé via l’électrovanne, la pression n’augmente pas ?

    Je te remercie ;)

    Répondre
    • lucas.daymier
      lucas.daymier dit :

      Bonjour Aqua,

      Voici les réponses à tes questions :
      – Que penses-tu de cette méthode par rapport à la méthode « gel » ?
      Ces deux méthodes n’ont rien à voir. Je comparerai plus la methode acide / Bicarbonate au kits CO2 industriels tant les performances sont proches.
      Je pense que la méthode gel est plus complexe à mettre en place pour des performances inférieures et un contrôle impossible.
      – Dans la méthode gel, il y a une bouteille « laveuse » contenant uniquement de l’eau afin de purifier le CO2 avant de l’injecter, la méthode bicarbonate et acide en a pas l’utilité ?
      Non le CO2 produit est si l’on peut dire “propre”. Le compte bulle est suffisant.
      – Ton électrovanne a été branché avant et après quel composant ?
      Je la branche directement après la bouteille et avant le compte bulle afin d’avoir moins de risque de perte de CO2 lors de la coupure (par le compte bulle ou l’anti-retour.
      – Lorsque que la production est stoppé via l’électrovanne, la pression n’augmente pas ?
      Non, comme expliqué dans un commentaire précédent. Il n’y a effectivement pas de risque d’explosion avec ce système.
      En fait, le principe est le suivant :
      > Le mélange des deux produits fait augmenter la pression
      > En ouvrant la valve la pression s’enfuit vers l’aquarium
      > La pression diminue donc dans la bouteille A ce qui fait remonter la solution contenue dans la B et reproduit le mélange et ainsi de suite.
      = Ce qui veut dire que lorsque la vanne est coupé le mélange entre les deux bouteilles ne se fait plus et la pression reste constante.

      Répondre
      • Aqua
        Aqua dit :

        Merci de ta réponse

        Désormais tout est clair pour ma part, juste une dernière précision si tu le veux bien.

        – La quantité d’acide et de bicarbonate est resté la même pour toi ? (Aucune modification après avoir écrit l’article?) Comment en es-tu arrivé à cette quantité? Car nous voyons x mélanges sur le net avec x quantité différente..

        – Pourquoi pas d’ajouter d’eau dans la bouteille B ? Certaines personnes (la plupart) en mettent, ça change quelque chose ?

        Merci beaucoup ;)

        Répondre
        • lucas.daymier
          lucas.daymier dit :

          Hello Aqua,
          Excuse j’ai oublié de te répondre.
          – La quantité d’acide et de bicarbonate est resté la même pour toi ? (Aucune modification après avoir écrit l’article?) Comment en es-tu arrivé à cette quantité? Car nous voyons x mélanges sur le net avec x quantité différente..
          Comme tu peux le voir en haut de l’article, il y a bien eu une mise à jour faite le 31 Janvier 2017. C’est à cette date que j’ai changé les proportions après avoir pu tester ce nouveau dosage. J’ai commencé avec le dosage 200g/200g. Cette quantité à été trouvé après de nombreux tests avec un ami et d’autres membres de notre groupe facebook. Je ne suis pas sur de pouvoir t’indiquer la source originelle.
          – Pourquoi pas d’ajouter d’eau dans la bouteille B ? Certaines personnes (la plupart) en mettent, ça change quelque chose ?
          Bonne question, effectivement, je n’en met pas pour la simple et bonne raison que le bicarbonate de soude à tendance à cimenter dans l’eau. Résultat, le système est plus difficile à lancer, se coupe parfois sans raison et la réaction chimique n’est pas complète. On observe un résidu de bicarbonate en fin de bouteille.
          Avec ce nouveau dosage, la réaction n’est pas parfaite mais considérablement meilleure. Le dosage reste à faire évoluer et je suis complètement ouvert à des suggestions.

          Répondre
  8. Araldwenn
    Araldwenn dit :

    J’étais tombé sur des proportions sur un autre site calculées par rapport à la formule de la réaction chimique :
    3 NaHCO3 + C6H8O7 = 3 CO2 + 3 H2O + Na3C6H5O7

    donc ça donnait :
    A = 325g d’acide citrique + 422ml d’eau distillée
    B = 428g de bicarbonate de soude et pas d’eau

    A priori, avec ces dosages, il n’y a aucun gaspillage (on se rapproche en proportion des valeurs que tu donnes)

    Répondre
  9. Araldwenn
    Araldwenn dit :

    Pour l’instant, ça a l’air de fonctionner correctement. Par contre, lors de mon démarrage initial, j’ai appuyé de toutes mes forces pour lancer la réaction, du coup beaucoup d’acide citrique était passé dans le flacon de bicarbonate, je me suis donc retrouvé avec un problème récurent pour ce type d’installation, l’acide citrique est très vite passé dans la 2ème bouteille, et la pression est montée à plus de 4 bars.
    Pour ce 2ème remplissage, j’ai juste envoyé ce qu’il fallait d’acide citrique pour amorcer la réaction. Là, le transfert se fait correctement, et la pression se maintient à 2,6 bars. Je pense qu’il serait bon de mettre cette astuce dans le tuto pour que les nouveaux venus ne fassent pas cette erreur.

    Répondre
  10. Rashaka
    Rashaka dit :

    Bonjour et merci pour ton partage j’ai effectué ta recette il y a quelques jours et cela semble très bien fonctionner pour l’instant, dans un 25L.
    Juste un petit soucis, je met environ 1 bulle toutes les 10 secondes et au bout de quelques heures le nombre de bulles semble diminuer pour finaleme.t s’arrêter complètement, je suis obligé de réajuster chaque jour. Pourtant la pression ne bouge pas d’un poil je suis environ a 2 bars. Tu aurais une idée d’où le problème peut venir ? Merci pour tout en tous cas ;)

    Répondre
  11. sylvain jesupret
    sylvain jesupret dit :

    j’ai un soucis je te citeVous allez donc utiliser un tuyau CO2 relié à la vanne de la bouteille B que vous allez devoir couper pour placer dans l’ordre : le compte-bulle, l’électrovanne, l’anti-retour et enfin le diffuseur CO2.moi j’ai un compte goutte anti retour je le place apres le l’electrovanne?

    Répondre
    • lucas
      lucas dit :

      Bonjour Sylvain,

      Bien vu ! Oui place le après l’électrovanne.
      L’anti retour est justement fait pour protéger surtout l’électrovanne (et la fuite).

      Bientôt le premier test ?
      Hésites pas si tu as d’autres questions ou encore mieux si tu peux nous donner un feedback sur les performances.

      Répondre
  12. TALNEAU KEVIN
    TALNEAU KEVIN dit :

    Salut et merci pour ce tuto !
    Après avoir lu les commentaires, je n’ai pas trouvé de personne ayant le même problème que moi : j’ai strictement respecté ton tuto à 1 détail près, je n’ai pas d’électrovanne ni de compte goutte, mais j’ai un robinet en T positionné avant l’anti retour pour dégazer la nuit et un test C02 liquide pour vérifier qu’il n’y en a ni trop ni pas assez. Cependant, mon mélange dure seulement 4 jours, car le liquide citrique passe très/trop rapidement dans la bouteille de bicarbonate. As tu déjà eu ce souci, et éventuellement un indice à me donner pour trouver d’ou vient le problème ?
    Mon mélange précédent avec gélatine et levure avait exactement eu le même souci depuis que je me suis procuré le kit DIY.

    Répondre
    • lucas
      lucas dit :

      Hello Kevin,

      Ton soucis est tout simple.
      C’est ton T qui pose soucis.

      Le principe de ce kit c’est que tu peux le couper sans risque d’explosion car la réaction s’arrête quand tu fermes la valve.
      En utilisant un T, tu vide la bouteille d’un coup car tu fais une mega réaction en continu.
      En gros tu crées une fuite dans le circuit.

      Utilise la valve sur la bouteille pour couper et retire le T.

      Répondre
      • Kevin TALNEAU
        Kevin TALNEAU dit :

        Super, merci de ta réponse rapide ! Je m’en doutais un petit peu, mais je ne voulais pas y toucher car la pression pouvait monter jusqu’à 3,5-4, et je ne savais pas si les bouteilles de coca pouvaient retenir une telle pression !
        Je modifie ça dès que possible ! Encore merci !

        Répondre
        • lucas
          lucas dit :

          Alors oui, il n’y a pas de soucis.
          C’est vrai que cela peut être un peu impressionnant au début comparativement à la gelée + levure qui met x heures à démarrer.
          Normalement tu devrais être entre 2 et 3 bar pas beaucoup plus.

          Répondre
  13. Prunelle
    Prunelle dit :

    Bonsoir, peux tu me dire quel modèle de valve de débit adaptable au kit, tu as mis ?
    J’ai beaucoup de mal à régler le robinet du kit, il n’est pas pratique du tout et je suis sans arrêt en train de l’ouvrir et de le fermer. D’ailleurs question bête : à quoi sert cette rondelle derrière le robinet ??

    Sinon j’ai testé ton dosage et c’est génial !!

    Merci pour ta réponse

    Répondre
  14. Olivier
    Olivier dit :

    Bonjour Ted

    Je cherche à me procurer un Kit CO2 DIY métallique comme le tien (en photo ci-dessus), mais je n’arrive pas à trouver.

    Tu peux me dire où tu l’as trouvé stp ?

    Et une petite question : on dirait que la vanne aiguille de débit de CO2 est intégrée au DIY. Du coup, dans quelle ordre as-tu relié les éléments (vanne aiguille, compteur bulle, électrovanne) ?

    Merci beaucoup
    Olivier

    Répondre
  15. fred favard
    fred favard dit :

    bonjour très intéressant votre tuto, j’ai une question qui certainement qui est certainement idiote mais qui me taraude. pourquoi ne pâs faire le melange acide citrique/ bicarbonate de soude directement dans une seule bouteille ? merci de votre reponse

    Répondre
    • lucas
      lucas dit :

      La question n’est pas idiote.

      C’est vrai que cela simplifierai grandement le process.

      J’ai entendu parler d’un nouveau kit qui fonctionnerai ainsi avec une seule bouteille mais il n’est pas encore disponible à la vente.

      Les raisons principales pour lesquelles ce n’est pas possible en l’état sont :

      • Le fait que tu risques de tout prendre dans la tête au contact
      • La résistance à la pression des bouteilles plastiques
      • La durée de vie du mélange
      Répondre
  16. Kevin TALNEAU
    Kevin TALNEAU dit :

    Bonjour lucas, je voulais savoir si tu avais rencontré le même problème que moi, à savoir que la valve au bout d’un moment ne peut plus se fermer complètement et qu’un peu de mélange fuit sur le raccord en T, se solidifiant au bout d’un moment. Mon souci, c’est qu’en renouvelant le mélange dernièrement, celui-ci s’est avéré trop puissant et a failli empoisonner mes ancistrus, et tous les escargots étaient remontés à la surface…tout est revenu à la normale après quelques heures une fois le diffuseur retiré, mais ne pas pouvoir fermer la valve manuelle me pose problème. Tu penses que l’achat de l’électrovanne pourrait y remédier ???

    Répondre
  17. Bourguignon
    Bourguignon dit :

    Je comprend pas tout, tu dit bicarbonate sans eau, mais sur tes photo il y a de l’eau dans les deux bouteilles, ensuite tu donne des grammage, ml nécessaire mais pareille, sur les bouteille c pas écrit la même chose, mais en plus de ça, les grammage et ml ne sont plus les même tout en bas… c’est un peu tiré par les cheveux et ont ne sais plus tro0 quoi faire du coup .

    Répondre
    • lucas
      lucas dit :

      Bonjour David,

      Tu as TOTALEMENT raison !!!

      J’essaie tant que possible de faire vivre cet article et comme tu peux le constater en début de page, il a été revu et corrigé à plusieurs reprises.
      Les photos dates de la première version.

      Tu n’est pas le premier à le faire remarquer il faut que je refasse les photos avec les nouveaux dosages mais j’ai un peu de mal à trouver le temps …

      Je te recommandes de te fier uniquement au texte.

      Promis je mettrais les photos à jour rapidement.

      Répondre
    • Bourguignon
      Bourguignon dit :

      Oui mais pareille, sur le texte les quantité ne sont pas les même à deux endroit diffèrent.
      Et sans eau du tout, comment ce fait la réaction entre les deux ?

      Répondre
      • lucas
        lucas dit :

        Alors c’est possible que j’ai laissé une coquille mais je vois pas de quel endroit tu parles.
        Pour rappel voici les bonnes quantités :
        Dans la bouteille A, vous allez dissoudre 300g d’Acide Citrique dans 600mL d’eau (de préférence osmosée).
        Dans la bouteille B, vous allez verser 395g de Bicarbonate de Soude sans eau.

        Répondre
  18. Christophe
    Christophe dit :

    Bonsoir, une fois la réaction faite. Faut-il sortir la boule de l’acide ? Car chez moi en 3 jours je passe de 1.5 à 4.5 voir 5 barre…
    Merci d’avance
    Christophe

    Répondre
    • lucas
      lucas dit :

      Bonsoir Christophe,
      Quelle boule d’acide ?
      A quoi ressembles ta “boule d’acide” si je peux me permettre ? lol

      Personnellement je l’achète sous forme de poudre donc c’est dissous dans l’eau.
      Effectivement, à partir de 5 bars cela peu devenir problématique…
      Lucas

      Répondre
  19. Ted
    Ted dit :

    Salutation à vous tous,

    De passage par ici, je vois qu’il y a eu du mouvement.

    J’ai aussi fait une grosse modification de mon système.

    Alors je vais répondre aux questions posées.
    @Oliver (26-09-2018)
    Voici ce que j’avais acheté à l’époque : CO2 Générateur Système pro kit sur aliexpress

    J’avais acheté une électrovanne pour éteindre le CO2 la nuit : Électrovanne sur aliexpress
    Avec un petit raccord entre les 2 éléments : Raccord/ connecteur sur aliexpress

    Mais après plus d’un 16 mois de bon et loyaux services, plus moyen d’avoir ce déséquilibre de pression qui provoquait l’aspiration de l’acide.
    Démontage du système, je remarque que les embouts où sont fixé les tuyaux ne tiennent plus tout à fait. Voir mieux, l’aluminium est tout rongé, ce qui laisse équilibrer la pression entre les bouteilles.
    Mais comment ça se fait ? Il suffit d’aller sur le site de la compatibilité chimique des matériaux :
    Alu VS Acide citrique est en classe C donc compatibilité limite. La corrosion ces fait avec le temps.
    Pour ta question, Lucas a répondu de la meilleure manière qu’il soit, en te mettant un lien avec un appareil déjà tout prêt. A l’époque de mon achat, je n’avais pas trouvé de solution déjà toute faite.

    @Fred Favard & Lucas (27-09-2018)

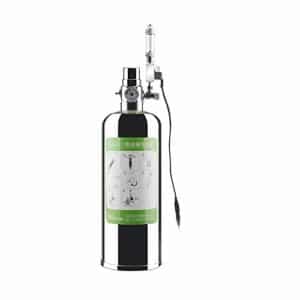

    J’aime cette question parce qu’un système de ce genre existe bel et bien. Ça doit faire environ 2 ans.
    Je viens de l’acheter en remplacement de défunt système.
    Le seul Hic, c’est le prix. Je l’ai eu à 135€ en promo ce 11-11-2018 : Aquarium CO2 Régulateur sur aliexpress

    @ Kevin TALNEAU (27-09-2018)
    Je pense que tu lancé trop vite ta réaction et que ça s’est emballé. Si tu as une boulle aimantée sur le tuyau coté acide, fait la sortir de l’acide.
    Je mettais toujours la boule à 1 cm du bord du liquide afin de limiter l’emballement.
    Pour le raccord en T c’est fait exprès donc c’est normal, j’ai aussi cette situation.

    @ Christophe (20-11-2018)
    Oui, comme écrit plus haut, met ta boule à 1 cm du bord de l’acide.

    @ Lucas
    Je ferai un post avec ma nouvelle bouteille même si c’est moins passionnant puisque tout est directement mélangé mais je déjà à la recherche d’un détendeur de pression parce que 18 en sortie direct sur un bulleur c’est vraiment pas top.

    Répondre
    • lucas
      lucas dit :

      Merci pour tes commentaires toujours aussi complet (bientot plus que l’article lui même)

      Effectivement c’est de ce système dont je parlais !
      J’étais en contact avec le fournisseur au moment des derniers tests produit avant commercialisation mais il a oublié de m’avertir que c’était lancé !!!

      Et vu que je l’ai jamais vu passé sur amazon …

      Bien vu Ted.
      Bon ça fait un peu cher quand même pour de l’artisanal …

      Mais je pense qu’on peut valoriser l’intérêt de cette technique de production de CO2 autrement.

      Qu’en est-il de l’aspect écologique ? Je me demande si on pourrait pas mettre cet argument en avant.

      Bouteilles de gaz sous pression ou poudre … Qu’est ce qui pollue le plus …

      Répondre
    • Christophe
      Christophe dit :

      Merci beaucoup pour la réponse. Mais même à 1cm ça part vite…
      ton système à l’air pas mal… ne peut on pas l’adapter à une bouteille d’extincteur ? Ou risque de corrosion ? Hâte de lire ton tuto ou de voir une video sur ton système.
      J’ai trouvé le même système sur alieexpres avec des bouteilles de 1L,2L et 4L
      CHRISTOPHE

      Répondre
    • Ted
      Ted dit :

      Effectivement j’avais vu qu’il y avait des 2L mais pas 1L. Pour la différence de prix et la tranquillité, j’ai misé sur la plus grosse.

      Je ne saurais pas t’aider pour les extincteurs, çà doit être chaud de trouver les éléments compatible et au final je pense qu’il n’y aura une différence que de quelques dizaines d’€.
      Et pour la corrosion, les produits se neutralisent en quelques heures donc ça ne risque pas grand chose.

      Pour ton problème, met à peine ta boule dans l’acide et tu l’as descent un peu chaque semaine.

      Répondre
  20. Christophe
    Christophe dit :

    Bonjour à tous j’ai résolu mon problème à savoir la perte de tout mon acide en 4 jours. Le problème venait des tuyaux qui n’étaient pas spécial Co2. Depuis ce changement tout est beaucoup mieux !

    Répondre
  21. Froment
    Froment dit :

    Bonjour, quel est l’utilité de mettre des bouteilles d’un litre et demi ? Peut on reduire leur taille ou cela pose un problème ? En tout cas super tuto bravi et merci

    Répondre
    • lucas
      lucas dit :

      Je t’avoue que je n’ai pas essayé mais je n’oserai pas trop réduire.

      Ce mélange permet d’exploiter au max le rendement mais aussi une pression supérieure. Tentes au moins avec les nouvelles bouteilles de 1,25L.

      Répondre
  22. Yvan Martignoni
    Yvan Martignoni dit :

    Bonjour,
    Je viens d’installer un kit CO2 artisanal dans mon 1000 lt (bicarbonate/acide citrique) ma question est? peut-on utiliser du bicarbonate de soude technique en lieu et place d’un bicarbonate alimentaire

    Merci beaucoup
    Yvan

    Répondre
  23. Christophe
    Christophe dit :

    Bonjour, nouveau problème aujourd’hui. Le bicarbonate a cristallisé autour du tuyau de la bouteille Bicarbonate. Question si je coupe le tuyau mais qu’il ne plonge plus dans le bicarbonate est-ce dérangeant ?
    CHRISTOPHE

    Répondre
    • lucas
      lucas dit :

      Tu veux détourner ce système pour la sodastream ?

      J’utilise uniquement du bicarbonate de soude et de l’acide citrique qui sont ok pour la consommation humaine donc je suppose que oui …

      Après je ne suis pas expert.

      Répondre
  24. laurent
    laurent dit :

    bonjour , j ai un petit souci , ma pression monte a plus de 5 bars dans la journée ,au debut ca reste stable ,et ca c est mis a monte d un coup
    installe avec electrovanne
    merci

    Répondre
  25. festelle
    festelle dit :

    Bonjour,
    J’ai bien relu l’article mais il y a des inversions entre le texte et les images. Dans la préparation on a Dans la bouteille A, vous allez dissoudre 300g d’Acide Citrique dans 600mL d’eau (de préférence osmosée).
    Dans la bouteille B, vous allez verser 395g de Bicarbonate de Soude sans eau. Mais au niveau des photos sur les bouteilles bleu c’est le contraire qui est ecrit.

    Pour le coté vanne et manomètre au niveau des photos sur l’une le mano et sur A et sur l’autre sur B ..

    Que doit t-on suivre .?

    Merci

    Répondre
  26. debedde
    debedde dit :

    bonjour lisant avec beaucoup d intérêt cette rubrique, je suis remonte jusqu’en novembre et j ai vu cette bouteille ,ou on mélange les deux produit (Aquarium CO2 Régulateur sur aliexpress)
    une question ne pourrions nous pas faire la même chose dans un extincteur ?
    récupérer un extincteur co2 vide et faire le mélange dedans?

    Répondre
    • lucas
      lucas dit :

      Bonjour et bravo pour le courage de remonter la quantité de commentaires.

      Malheureusement, je doute que cela soit possible simplement et sans danger.

      En mettant, les deux réactifs dans le même contenant la pression va monter rapidement et il risque d’être difficile voir impossible de refermer l’extincteur.

      J’avoue ne pas avoir encore expérimenté ce type de bouteille … Donc je ne suis pas sur à 100% du fonctionnement mais je ne me risquerai pas à bricoler un extincteur.

      Répondre
  27. lagorsse
    lagorsse dit :

    Je test les proportions de cette article, j’ai pris des bouteilles de 2L du coup j’ai un peu de mal a monté la pression la je suis a 1bar, j’ai pris des 2L car je souhaite augmenter les doses afin d’eviter de recharger trop souvent, je pense que je peux tripler la dose, donc 1.8L d’eau osmosé avec 900gr d’acide citrique et 1200gr de bicarbonate de soude.

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Julien,

      J’éviterai de tripler les doses. Éventuellement, doubler mais pas plus.
      D’autre part, il est important de savoir que les bouteilles de 2L ne sont pas plus solides que les bouteilles de 1.25L ou 1.5L.

      Merci de bien vouloir nous tenir au courant de tes expériences.

      Répondre
      • lagorsse
        lagorsse dit :

        Je vais commencer par doubler, il y a de toute facon une soupape de sécurité au cas ou, j’ai mal regler le programateur du coup j’ai injecté non stop … il y a bientôt plus de poudre dans les bouteilles mais hors ca j’ai l’impression que la solution ce consomme assez vite, je vais tester avec un reacteur co2, je vais faire plusieurs experience pour voir un peu ce que ca peut donner, je trouve le principe vraiment intéressant à explorer.

        C’est vrai que pour la taille des bouteilles c’est peut être stupide d’utiliser des grosses bouteilles, je suis nul en physique mais du coup j’apprend plein de truc.
        Je me pose une question, d’ou vient la valeur 600mL d’eau pour la solution, je comprend bien que c’est pour dissoudre acide citrique mais pourquoi pas 200 ou 800 ?
        C’est une valeur trouvé empiriquement?

        Merci

        Répondre
        • Lucas A&D
          Lucas A&D dit :

          Bonsoir Julien,

          Après les petits maux de tête de physique je te laisse te lancer dans la chimie.

          Ce volume d’eau est issu d’un calcul scientifique que tu peux trouver en fin de l’article.
          Tu verras d’ailleurs que le volume exact est de 51cl mais pour simplifier j’ai arrondi à 60cl. Cela permet aussi de compenser un éventuel colmatage.

          Bonne lecture

          Répondre
  28. moutmout
    moutmout dit :

    Bonjour,
    J’ai investi dans cette méthode avec le kit tout aluminium, compte bulle et électrovanne, diffuseur céramique et j’ai un problème qui revient régulièrement :
    Au début celà se passe bien, la pression est constante.
    Mais au bout de quelques jours, la pression augmente et ne s’arrête plus d’augmenter, je suis contraint de dégazer.
    J’ai essayé en diminuant la concentration d’acide dans l’eau, mais le problème se reproduit.
    Une idée ?
    Merci

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Moutmout,

      Merci pour ton retour. Je ne sais pas si tu as pu voir dans les commentaires mais ce sujet à déjà été abordé pas mal de fois. Quand tu dis que la pression ne s’arrete plus d’augmenter. Tu parles de quelle pression en Bar ?

      C’est normal de monter au dessus des 2 bars. C’est justement ce qui permet d’éviter de réamorcer tous les jours. De plus, en dessous de 8 Bars, il n’y a pas de risques.
      Une bouteille de coca par exemple n’explosera pas avant d’atteindre 12 à 16 Bar et ne subira pas de déformation avant 8 bars.
      Pour plus d’informations http://fusees.free.fr/docbouteilles.htm#R%C3%A9sistance_des_bouteilles

      Répondre
      • lagorsse
        lagorsse dit :

        Top info et top video :-) merci
        “Une bouteille de coca par exemple n’explosera pas avant d’atteindre 12 à 16 Bar et ne subira pas de déformation avant 8 bars.”

        Le soucis en aquariophilie avec la pression qui n’est pas stable c’est qu’avec une simple vanne le debit varie c’est un peu gênant, avec 1bulle seconde et que 2j après ca monte 3 juste parceque la pressions a monter c’est un peu chiant, perso ma valve est vachement sensible je suis moyennement confiant, je pense qu’il vaut mieux régler vraiment faible le debit afin que l’augmentation ne soit pas fatal.

        Répondre
  29. moutmout
    moutmout dit :

    Merci également pour ce tuto très complet et tes réponses !!

    Je n’ai pas trouvé de commentaires à ce sujet, mais j’ai pu en rater, je vais refaire une lecture.

    En fait au début pendant quelques jours, la pression se stabilise entre 3 et 4 bars (ça dépends la quantité d’acide que j’injecte au début)
    Le CO2 se diffuse plus ou moins bien, mais c’est une autre histoire.

    Mais à partir d’un moment la pression augmente doucement régulièrement jusqu’à ce que l’aiguille arrive en butée (donc au-dessus de 8 bars)

    Il y a peut etre une fuite en aval, mais meme si le co2 est consommé trop rapidement, la réaction devrait rester équilibrée.
    Là le problème est que l’acide remonte dans la bouteille de bicarbonate plus rapidement que le co2 en sort, et donc la pression augmente …

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Hum je comprends, es-tu sur de la composition de tes tuyaux ?

      Souvent le soucis vient de l’utilisation de tuyaux pour l’oxygène et non le CO2 ou alors de l’oxydation de la vis de réglage pour la vanne.
      Personnellement, j’avais pris le modèle bas de gamme et j’ai changé les valves au bout de 6 mois.

      Merci pour les compliments.

      Cet article à représenté beaucoup de travail et il continue à être optimisé régulièrement. Si j’avais le temps j’aimerai en faire la vidéo … Mais la c’est un weekend de taf complet !

      Répondre
  30. Fanou1981
    Fanou1981 dit :

    Bonjour

    Super site et de loin le plus détaillé pour la production de co2 AC BS
    Une petite question : dans mon montage, tout va bien pendant 2 semaines puis d’un coup la pression passe de 1,5 à 10 bars sans raison
    Obligé de dégager et donc de perdre bcp de co2
    Je degaze jusqu’à revenir à 1,5 de pression puis de nouveau le système s’emballe et périodiquement je suis obligé de dégazer
    Les réactifs sont bientôt totalement épuisés je vais devoir refaire le plein
    Une idée d’ou cela peut il venir ?
    Bonne journée et bonnes fêtes
    Fanou

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Fanou,

      Merci pour ces compliments, j’étais un des premiers à me lancer dans un tuto pour cette version de la production artisanale et plutôt que de re-faire le simple mode d’emploi je me suis lancé dans un article de fond …
      Content qu’il te plaise.

      Pour la montée en pression il m’est difficile de faire un diagnostique comme cela. Tu respectes bien ce tuto et les dosages ?
      Tu as une électrovanne ? Dis m’en plus sur ton montage ou spécificités.

      Bonne journée,
      Bonne année,
      Lucas

      Répondre
      • hellricks
        hellricks dit :

        Bonsoir,
        Juste pour dire, J’avais le meme probleme que fanou. J’ai cru que cela s’etait regle car la pression ne montait plus il y a quelques jours. J’ai donc oublie de regarder depuis ce moment la.
        Et puis ce soir, une des 2 bouteilles a litteralement explosé, cassant le fil de l’électrovanne, et les quelques objets qui etaient a proximite.
        Une veritable explosion, qui a reveille tout le monde chez moi.
        la porte de mon meuble aqua s’est déboitée, mais apparemment l’aqua n’a pas pris…. j’espere.
        Voilà, juste pour vous dire que si, cela peut exploser, meme avec l’electrovanne.
        Bon courage a vous, moi je crois que je vais revoir ma fourniture de Co2 pour un systeme moins dangereux.
        Hellricks

        Répondre
        • Lucas A&D
          Lucas A&D dit :

          Bonjour Hellricks,

          Je suis sincèrement désolé pour ton installation et les dégâts éventuels.
          Peux-tu nous en dire plus sur ton installation?
          La qualité de l’électrovanne ? Quel kit as-tu utilisé ? Quel age avait-il ? Utilisais-tu le dosage que je recommande ?
          As-tu changer les tuyaux ? Tu utilisais des bouteilles de coca 1.25L ?

          Merci encore pour ton retour.

          Répondre
  31. Mickael Bonneau
    Mickael Bonneau dit :

    Bonjour, je comprend pas se qui se passe avec le système, je fait le mélange requis dans les 2 bouteille et la durée du co2 varie entre 1 journée à 1 semaine. Tout l’acide se ramasse dans la deuxième bouteille.

    Répondre
  32. jacques
    jacques dit :

    Même mésaventure que Hellricks il y a 2 jours. Explosion d’une des 2 bouteilles. Projection du contenu à plusieurs mètres…. Un bruit impressionnant…. et un nettoyage fastidieux (l’acétate de sodium, c’est pas simple à nettoyer !!!)
    Je n’avais pas de soupape de sécurité sur mon installation…. grave erreur !!! Je mets en cause la fragilité du plastique dans le temps. je pense qu’il faudrait renouveler les contenants chaque année. D’autre part, je constate une solidification du bicarbonate au fond de la bouteille. Je n’avais pas ce problème auparavant….

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Jacques,

      Merci pour ton retour !

      L’idée de renouveler les bouteilles tous les ans est très intéressante. Tu as vu juste et je pense que je vais le préciser dans le tuto. C’est vrai que le mélange est tout de même corrosif.

      Qu’entends tu par soupape de sécurité ?
      Te souviens tu quelle bouteille à explosé et à quel niveau ?

      Il faut aussi vérifier l’encrassement des différentes valves et du tuyau entre les deux bouteilles.

      Pour ce qui est de la solidification du bicarbonate c’est surement du à un afflux trop rapide de solution dans la bouteille.

      Répondre
      • jacques
        jacques dit :

        Bonjour Lucas,
        Pardon pour le retard de réponse, mais je n’avais pas lu le message.
        Concernant la soupape de sécurité, voici un modèle qui ressemble. Je l’ai installée sur la bouteille ,A sous le manomètre. Elle a déjà servi =lors d’emballement du mélange!
        https://fr.aliexpress.com/item/4000092170609.html
        La bouteille qui avait explosé a détruit les bouchons de bouteille. Je pense que c’est monté à plus de 8 bars !

        Répondre
  33. quentin
    quentin dit :

    Bonjour ,

    Suite a l’installation du kit toute fraîche , je cherche de l’aide , en effet , j’ai respecter toutes les consignes d’installations etc .

    IL y a deux soucis que je n’explique pas :
    – le débit diminue régulièrement (j’ai l’impression que ça arrive seulement si l’on règle un faible débit )
    -l’installation a 24heures , et 75% de l’acide citrique est parti dans la bouteille B , y a-t-il une raison particulière pour qu’une telle quantité soit partie ? comment peut-on régler cela ? je précise que sur mon kit , il y avait un plan de montage pour les tuyau qui se trouve dans le bouteilles , celui-ci demandait de mettre un anti-retour , ce que j’ai donc fait .

    Je comprends bien que le liquide ne peut donc pas retourner dans la bouteille A , mais alors , il doit bien y avoir une raison a cette quantité anormale d’acide transférée en 24heures .

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      En général, une telle consommation s’explique par une fuite dans le système.

      Souvent la cause est l’utilisation de tuyau à air en lieu et place de tuyaux à CO2

      Répondre
  34. tivi
    tivi dit :

    Bonjour à tous,
    tout d’a&bord merci pour ce tuto qui est incroyable.
    Je l’ai découvert un peu tard, car j’avais déjà acheté le diy 501 et fait les mélanges avec le bicarbonate mélangé à de l’eau.
    Donc j’attends la fin de mon produit pour utiliser vos dosages afin d’optimiser le système.
    Cependant j’ai une question:
    Mon système fournit bien du CO2, mais la pression ne monte pas à plus de 1 Bar quoique je fasse, et lorsque je règle le débit de CO2 pour mon aquarium à 1 bulles/sec le matin, quand je reviens le soir, je n’ai plus qu’une bulle par minute.
    La pression dans mon système reste à 1 bar, mais mon nombre de bulles diminue très rapidement en quelques heures.
    Si j’augmente le débit, de manière important 12 heure après, je n’ai plus que peu de bulles et ma pression dans le système a beaucoup chuté.
    Alors je dois renvoyer à la main de l’acide citrique dans le bicarbonate et ça repart.
    Est normal ? doit on régulièrement re-amorcer le système à la main ?
    Merci de votre aide

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Tivi,

      Le dosage proposé dans ce tuto a justement pour objectif de limiter ce besoin de réactiver à la main en maintenant une pression supérieure.

      Répondre
      • Tivi
        Tivi dit :

        merci de ta reponse lucas, je vais essayer dès que possible ce dosage.
        ça marche nickel autrement sauf qu’il faut sans cesse réactivé le systeme, et quand je pars le matin avec le bon debit, il est obsolete le soir.
        Je dirai des news, dès que j’aurai essayé

        Répondre
  35. Bruno
    Bruno dit :

    Je viens de tomber sur votre article que je ne connaissais pas et je voudrais ajouter une information qui peut vous aider à améliorer le système. Je l’utilise depuis 3 ans maintenant sur un 250 litres sans aucun problème.

    1. Les proportions que vous donnez sont bonnes en ce qui concerne les produits chimiques
    2. Pour réguler le système il faut ajouter une vanne AR2000 qui régule la pression dans la bouteille d’acide (2 bar)

    donc dans le principe on a :

    1. Bouteille B -> sortie Co2 avec dérivation : 2 sorties
      • Une sortie vers électrovanne, compte bulle et aquarium
      • Une sortie vers AR200 et bouteille A
    2. Bouteille A -> sortie vers B

    Dans la bouteille A il faut placer un anti-retour sur l’arrivée du Co2
    la bouteille B est à l’envers, l’acide arrive donc par le bas

    voilà en gros les modifs pour une régulation au top.

    photos :
    Vanne AR2000
    Anti-retour CO2

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Bruno,

      Très intéressant de repiquer le CO2 dans la bouteille A et d’utiliser une vanne AR2000.
      En terme de pression dans le système, le fait de repiquer le CO2 dans la bouteille A te permet de ne pas avoir besoin de “relancer” la réaction tout en restant sous les 2 bars ?

      Le fait d’injecter l’acide sous le bicarbonate est aussi une très bonne idée pour limiter / éviter la coagulation.

      J’ai l’impression que ce système est tout de même plus technique. Il faut que je le test pour vraiment en comprendre toutes les spécificités.

      Merci pour ce partage !

      Répondre
  36. Savinien
    Savinien dit :

    Bonjour,

    Merci pour ce tuto bien construit. J’ai toutefois une question : concernant la bouteille de bicarbonate (non dilué du coup), quel doit-être la longueur du tuyau d’acide citrique ? Doit-il arriver au fond et dissoudre le bicarbonate par le fond ou doit-il s’arrêter au-dessus du bicarbonate pour le dissoudre en surface ?

    Merci de votre aide !

    Répondre
  37. Chrisitian
    Chrisitian dit :

    Bonjour, je viens de lire votre article et super tuto merci. J’ai pas eu le temps de lire le fil de discussion. J’utilise un kit DYI D501. un bac de de 120 litre en début de cycle donc pas de poisson encore mais quelques plantes, environ 1 bulle par seconde, 2 bouteilles de 1.5 litres, pas le dosage que vous utilisez mais un autre vu sur YouTube, genre 200g d’acide nitrique plus 600ml d’eau dans la bouteille A et 200g de bicarbonate de soude pour 200ml d’eau dans la bouteille B.
    J’ai une pression de 1.5 bars, mais je dois relancer mon système car la pression descend jusqu’à 0.5 bar quand j’arrive à la maison le soir, est-ce normal ou il y a une fuite quelque part?
    Merci pour toutes réponses données et merci encore pour le tuto

    Répondre
      • Carre
        Carre dit :

        Bonjour, j’ai suivi la préparation a la lettre, j’arrive bien a avoir la bonne pression au début seulement après quelque heure la pression monte petit à petit et n’arrive pas a la faire baisser. J’ai alors tout recommencer mais le résultat et le même … Quel peut être le problème ?
        Merci d’avance

        Répondre
  38. Nicolas
    Nicolas dit :

    Bonjour, attention tous de même, ma production vient d’exploser. Et quand je dit exploser, je n’exagère pas, un côté du meuble a été arraché et la cuve du filtre externe cassé, des débris dans toute la pièce.
    J’ai suivi les doses, peux être que le kit était défectueux.
    Fini pour moi, si il y avait eu quelqu’un devant…

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Nicolas,

      Merci pour le feedback et sincèrement désolé pour le malheureux accident.

      Pouvez-vous nous en dire plus sur votre expérience afin de mieux comprendre la raison et prévenir les utilisateurs ou adapter la recette pour réduire les risques ?

      Depuis combien de temps utilisiez-vous le système ?
      Avez-vous eu des soucis de réglages auparavant ?

      Répondre
  39. Matthieu
    Matthieu dit :

    Bonjour
    J’ai ce système depuis quelques mois et je ne le trouve pas efficace (sûrement un pb de mon côté)
    Mon problème est que mon système se met bien en pression mais la pression chute de jour en jour, je suis toujours obligé de le remettre en route en appuyant sur la bouteille.
    Pourtant je n’ai pas de fuite interne pour vérifier j’ai mis le système à 2 bars et fermer la vanne de sortie et au bout d’un mois j’avais toujours mes 2 bars…
    Avez-vous déjà rencontré ce problème ?
    Merci

    Répondre
        • Lucas A&D
          Lucas A&D dit :

          Bonsoir,

          Le test effectué démontre qu’il n’y a pas de fuite avant la vanne de sortie.

          Cependant, la fuite peut être après.

          As-tu essayer de dépasser les 2 bars ?

          C’était justement le problème principale de ce système et la raison pour laquelle j’ai souhaité optimiser le dosage.

          A 2 bars et en dessous le système ne tient pas.

          L’autre option serait l’encrassement du tuyau qui ne laisserai plus bien passer le liquide.

          Répondre
          • Matthieu
            Matthieu dit :

            J’ai effectué le test hier soir en montant le système à 4 bar et ce matin il est redescendu en dessous des 3bars …
            Je vais tester de nettoyer le système et le relancer avec votre dosage et je vais changer de marque de produits pour voir si il y’a un lien .
            Merci encore

  40. Hugo
    Hugo dit :

    Bonjour à tous,

    Au vu des derniers messages qui mentionnent l’explosion d’un des deux contenants, peut-être serait-il bon de préciser que l’ajout d’une soupape est *vivement* recommandée dans le cadre de la mise en place de ce système ?
    J’ai vu en effet plusieurs commentaires qui mentionne la qualité de l’électrovanne, or, à moins que je ne me trompe sur les modèles utilisés, mais une électrovanne ne fait pas de régulation de pression dans un montage.
    C’est le rôle d’une soupape (intégrée à certains kit DIY a priori (je viens de recevoir le mien et je vais m’en assurer ce soir lors du montage)), rôle qui n’est pas porté par les autres éléments (mano, électrovanne, anti-retour, …) sauf dans le cas de conceptions particulières 2-3 en 1. Ce qui n’arrive pas souvent lorsque l’on cherche les prix les plus faibles sur le net ;)

    Cela reste un point qui me semble très important, l’ajout d’un élément de sécurité qui permet de dormir tranquille : si la pression monte trop dans votre mélange, la soupape s’ouvrira lorsque la pression dans le montage dépasse la pression de tarage de celle-ci et hop ! dégazage.
    Certes, vous perdrez en quantité de réactif, mais je pense que les quelques témoignages mentionnant l’explosion du mélange mettent bien en perspective l’alternative… Elle est quelque fois incluse dans le kit (cela peut d’ailleurs être une des sources de dissipation du mélange très rapide que certains n’expliquent pas, une soupape avec une pression de tarage trop faible qui entraîne un dégazage dès que la pression monte trop…)

    Sinon, merci pour l’article – auteur comme contributeurs, extrêmement complet et bien construit ! Je me lance donc cette semaine dans l’aventure, j’espère que tout se passera bien ;)

    Bonne journée à tous,
    Hugo.

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Hugo,

      Comme tu as pu voir sur l’article tout ce que j’écris sont des choses que j’ai pu démontrer ou expérimenter moi-même.

      J’ai tenter de questionner les personnes ayant été victimes de ces explosions et j’ai eu malheureusement que peu de réponses sur la cause réelle.

      Aussi étant 1er résultat sur google certains ne parlent pas forcément du dosage que je propose.

      Pour finir, si quelqu’un peut me proposer des photos de la soupape et du système avec soupape alors j’ajouterai cette mention.

      Répondre
  41. Poncet
    Poncet dit :

    Bonjour ,deja un grand merci pour le temps que tu as pris pour nous informer et bravo a toi. Qu’advient-il du trisodium citrate ? Est-il dangereux?

    Répondre
  42. Tom
    Tom dit :

    Bonjour, j’ai bien suivi la préparation, j’arrive bien a avoir la bonne pression au début seulement après quelque heure la pression monte petit à petit et n’arrive pas a la faire baisser. J’ai alors tout recommencer mais le résultat et le même … Quel peut être le problème ?

    Répondre
  43. Sylvain
    Sylvain dit :

    Bonjour, petit retour sur une l’expérience CO2 chimique depuis plus de 4 ans.
    * Une explosion ;) le bouchon de la bouteille du kit s’est fissuré entre le pas de vis et le haut. Je pense avoir serré trop fort avec un plastique vieillissant =>pulvérisation de citrate et bicarbonate autour.
    * L’acide citrique en poudre qualité alimentaire que j’utilise est indiquée comme mono-hydraté, ce qui change sa masse molaire => j’ai 210,13
    * C’est top pour les plantes

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Sylvain,

      Merci pour le retour !
      Effectivement, il est important de rappeler qu’il faut changer les matériaux au moindre doute. Bouteilles tous les ans, bouchons tous les 3/4 ans en fonction de l’usure. De même pour les tuyaux.

      Répondre
  44. Ted
    Ted dit :

    Hello tous, cc Lucas,

    Me revoilà après pas mal de temps et un nouvel aquarium Juwel de 350L full option, double rampe HeliaLux Spectrum 1200 + SmartControl WiFi, filtre externe Oase Biomaster 650 thermo, contrôleur PH Wifi, température WiFi,système de changement d’eau full automatique avec un système d’ électrovannes WiFi (développement maison ). Le tout avec alerte direct sur mon phone. Je me suis fait plaisir comme tu vois et mon but était d’avoir le stricte minimum dans mon bas. En gros, il n’y a que les cannes qui sont visibles.

    Je suis toujours tes dosages et tout fonctionne bien.
    J’utilise une bouteille ZRDR 4L où les 2 substances sont directement mélangés et un réacteur externe de 2L.

    Maintenant, je voulais savoir si tu avais déjà fait un comparatif entre les divers moyens d’avoir du CO2.

    – Système JBL (Qui est plus coûteux)
    – Système SodaStream
    – Système artisanale avec la bonbonne ZRDR
    – Système artisanale avec les bouteilles de Soda

    Le but est de connaître le coût par 100gr de CO2 sur une durée de 5 ans.

    Cela permettra de connaître le coût réel de la diffusion de CO2 parce-que par exemple, la bouteille CO2 JBL est un coût uniquement assez élevé et demande une certification tous les 5 ans tandis que les SodaStream coûtent beaucoup moins et sont remplacées à chaques recharges.

    En avant pour un nouveau défis.
    Ted

    Répondre
    • Lucas A&D
      Lucas A&D dit :

      Bonjour Ted,

      Merci pour ce retour toujours très intéressant.
      J’ai le même bac mais que je suis entrain de remplacer pour un plus grand (650L)
      Je voulais tester la bouteille ZRDR mais je n’ai pas eu l’occasion.

      Ta remarque sur le comparatif me fait sourire car c’était exactement mon ambition à l’époque.

      C’est pourquoi j’avais fait le tuto CO2 artisanal et le tuto CO2 avec extincteur.

      Pour moi le classement rapport Efficacité/prix serait :

      1. Système extincteur CO2
      2. Système artisanale avec la bonbonne ZRDR
      3. Système artisanale avec les bouteilles de Soda
      4. Système SodaStream
      5. Système JBL
      6. Système levure + Gelée
      Répondre

Trackbacks (rétroliens) & Pingbacks

  1. […] il devenait plus intéressant de franchir le cap. J’ai donc remplacé le système de production de CO2 artisanal de mes aquariums par un système unique. Deux Aquascape de 50L, 1 Régional Colombien de 180L et […]

  2. […] une méthode moins répandue mais qui a fait ses preuves. On obtient le CO2 en mélangeant de l’acide citrique avec du bicarbonate de soude. Cette méthode offre plus de possibilité que la méthode levure + sucre, mais nécessite […]

Laisser un commentaire

Rejoindre la discussion?
N’hésitez pas à contribuer !
Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *
